一文搞懂電線電纜定義及類型

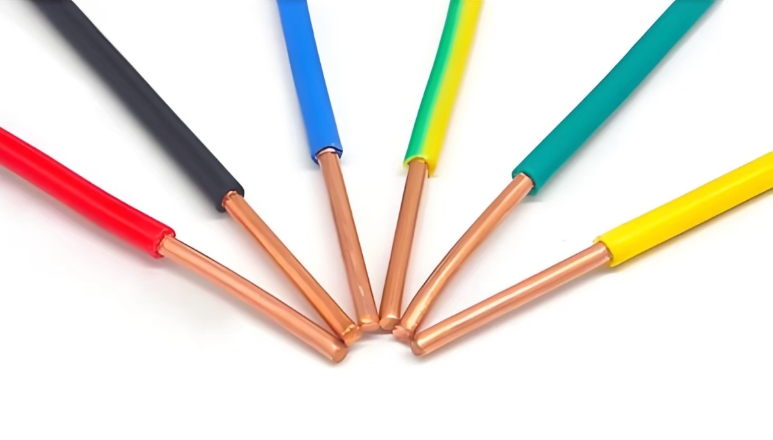

“電線”和“電纜”兩者之間其實并沒有嚴格的界限。通常將芯數少、直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜。

按照國家GB/T2900.10-2013的電線電纜定義為：用以傳輸電能、信息和實現電磁能轉換的線材產品。為便于選用及提高產品的適用性，我國的電線電纜產品按其用途可分為裸電線、繞組線、電力電纜、通信電纜和通信光纜、電氣裝備用電線電纜。

更多線纜分類詳解可查看【往期文章】電線電纜分為這6大類，你聽說過嗎？

二、電線電纜命名原則

1產品名稱中包括的內容

產品應用場合或大小類名稱

產品結構材料或型式；

產品的重要特征或附加特征

基本按以上順序命名，有時為了強調重要或特殊標識，將特殊標識寫在前面或相應的結構描述前。

2結構描述的順序

電線電纜命名的總體原則是由內到外，按照下面的層次來描述：

①類別、用途→②導體材質→③內絕緣→④內護套→⑤結構特征→⑥鎧裝層→⑦外護套→⑧特殊使用標識

三、組成型號的代碼

1、類別、用途，由1~2個字母組成，不同的字母代表的是不同的線：

A：安裝線

B：布電線

C：船用電纜

K：控制電纜

N：農用電纜

P：信號電纜

R：軟線

U：礦用電纜

Y：移動電纜

M：煤礦用

JK：絕緣架空電纜

2、導體材質，由1個字母組成：

T：銅導體(大多數時候省略展示)

L：鋁導體

G：鋼芯

R：銅軟線

3、內絕緣，由1~2個字母組成：

F：聚四氟乙烯

G：硅橡膠混合物

V：聚氯乙烯（PVC塑料）

X：橡膠（天然丁苯膠混合物）

Y：聚乙烯

YJ：交聯聚乙烯（XLPE）

YY：乙烯（乙酸乙烯橡皮混合物）

Z：油浸紙絕緣

4、內護套，由1個字母組成：

F：氯丁橡膠護套

H：橡膠護套

L：鋁護套

N：尼龍護套

V：聚氯乙烯護套（PVC）

Y：聚乙烯護套

Q：鉛護套

5、結構特征，由1~2個字母組成：

B：扁平型電纜

C：重型電纜

CY：充油電纜

D：不滴流電纜

F：分相電纜

G：高壓電纜

H：電焊機用

P：屏蔽電纜

P1：銅絲纏繞屏蔽

P2：銅帶屏蔽

P3：鋁塑復合帶屏蔽

Q：輕型電纜

R：柔性軟電纜

S：雙絞型電纜

Z：直流電纜

6、鎧裝層，由1個數字組成：

1：聯鎖鎧裝

2：雙層鋼帶鎧裝

3：細圓鋼絲鎧裝

4：粗圓鋼絲鎧裝

5：皺紋（軋紋）鋼帶鎧裝

6：雙鋁（或鋁合金帶）帶

7：銅絲編織鎧裝

7、外護套，由1個數字組成：

1：纖維外被

2：聚氯乙烯護套（PVC）

3：聚乙烯護套

8、特殊使用標識，由2~3個字母組成，如果產品有特殊使用標識，一般會被放在型號的最前面：

ZR：阻燃

NH：耐火

DH：防火

TH：濕熱地區使用

TA:干熱帶

FY：防白蟻

WDZ：低煙無鹵阻燃

WDN：低煙無鹵耐火

ZA/ZB/ZC:阻燃等級
